该仪器适用于塑料、橡胶、纤维、泡沫塑料、软片和薄膜及纺织等材料的燃烧性能测定
在高分子材料科学与工程应用领域，材料的燃烧性能评价始终是产品研制、质量控制以及安全标准符合性验证的核心议题。极限氧指数（Limiting Oxygen Index，简称LOI）作为衡量材料可燃性的关键量化指标，被全世界内的实验室、检验测试的机构以及生产企业所广泛采纳。塑料与建材制品因其应用场景的特殊性，对阻燃等级有着严苛的要求，这使得氧指数测定成为生产流程中不可或缺的环节。塑料建材制品极限氧指数测定仪JF-5正是基于这一市场需求与技术背景，融合了现代传感技术、微处理器控制以及人机交互设计，为塑料、建材及相关行业提供了一套完整的氧指数测试解决方案。
极限氧指数的概念最早由美国通用电气公司的Fenimore和Martin于1966年提出，其核心定义为：在规定试验条件下，刚好能维持材料燃烧所需的最低氧气浓度，以体积百分数表示。该指标的生理学意义在于，空气中氧气的体积分数约为21%，若某种材料的氧指数大于21，意味着它在正常空气中难以持续燃烧，表现出某些特定的程度的自熄性；反之，若氧指数小于21，则该材料在空气中具有可燃性。因此，氧指数是评判材料阻燃性能的重要参考依据。
在国际与国内标准化体系中，氧指数测试方法已形成一套成熟的技术规范。我国国家标准GB/T 2406系列《塑料用氧指数法测定燃烧行为》等效采用了国际标准ISO 4589的相关规定，其中GB/T 2406.2-2009专对于室温试验进行了详细的方法学规定。该标准明确了试样制备要求、试验步骤、氧浓度调节规则以及结果计算方法，为行业内的一致性与可比性提供了技术基石。JF-5全自动氧指数测定仪在设计之初即以GB/T 2406.2-2009为核心依据，同时兼容其他相关行业标准，确保测试数据的合规性与权威性。
除了塑料材料本身，氧指数测试技术在建筑材料、纺织品、防火门等多个领域也有着延伸应用。例如，建筑外墙保温材料、室内装饰板材、电线电缆护套等产品在进行防火等级认定时，氧指数往往是必测项目之一。这要求测定仪不仅要具备基本的塑料测试能力，还需适应不一样形态、不同物理特性的样品夹持需求。JF-5通过标配自撑材料试样夹与可选配的非自撑材料试样夹，实现了对硬质塑料、软质泡沫、纺织织物乃至防火门组件等多种建材制品的有效兼容。

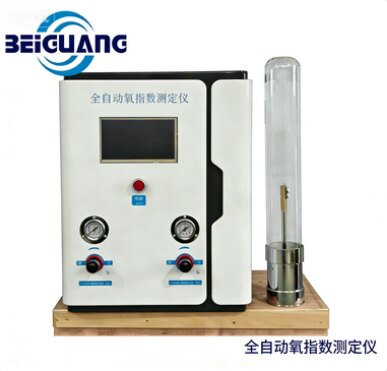

塑料建材制品极限氧指数测定仪JF-5采用一体化立式结构设计，主要由气路控制管理系统、燃烧试验腔体、传感器检验测试模块、触摸屏控制中枢以及安全防护组件五大部分构成。其整体工作流程建立在气体比例调节与闭环反馈控制的基础之上，通过高度自动化的程序逻辑替代传统手动操作，明显降低了人为误差并提升了测试效率。
测定仪的核心气路系统由氧气与氮气两条独立支路组成，每条支路均配备精密减压阀、压力表、电磁阀以及关键的步进比例阀。工业级氧气与氮气（纯度要求大于99%）从气源钢瓶输出后，先经过输入压力调节至0.25-0.3MPa的工作范围，随后进入比例阀进行流量动态调控。与传统氧指数仪采用的转子流量计加手动针阀的调节方法不一样，JF-5引入了步进比例阀技术，该阀门可以依据微处理器的数字信号指令，以微小步进量精确改变阀门开度，以此来实现对气体流量的无级调节。这种设计不仅提高了流量控制的分辨率，更重要的是为实现闭环控制创造了硬件条件。
在测试过程中，氧气与氮气在进入燃烧筒前先进行预混合，形成具有一定氧浓度的均匀气流。位于混合气路下游的进口氧传感器实时监测当前气流中的氧气体积分数，并将模拟信号反馈给主控芯片。当系统检测到实际氧浓度与目标设定值之间有偏差时，闭环控制算法会立即驱动步进比例阀进行微调——若氧浓度偏低，则增大氧气比例阀开度并相应减小氮气开度；若氧浓度偏高，则执行反向调节。这种动态平衡机制确保了燃烧筒内氧浓度能快速趋近并稳定在设定值附近，即使在试验过程中因环境扰动或气源压力波动导致浓度发生漂移，系统也能自动修正回目标值，完全解决了传统设备需要频繁手动干预的痛点。
试样被垂直固定在燃烧筒轴心位置的试样夹上，燃烧筒为内径不小于75mm的石英玻璃筒，顶部设有排气口，底部连接气体入口。混合气体以40mm±2mm/s的流速自下而上流经试样，形成稳定的层流环境。点火操作采用丙烷或丁烷气体作为火源，点火嘴为一根可自由弯曲的金属管，尾端配备内径Φ2±1mm的喷嘴，操作者可将点火嘴插入燃烧筒内，使火焰对准试样下端。火焰长度标准为16±4mm，实际大小可在5mm-60mm范围内调节以适应不一样试样尺寸。当试样被点燃后，移开点火源并开始计时，观察者根据试样燃烧行为（如是否持续燃烧、燃烧长度是不是达到50mm标记等）来判断当前氧浓度是否高于或低于材料的临界氧指数，进而按照标准规定的升降法逐步逼近最低氧浓度值。
JF-5的自动化特性还体现在完善的状态提示与数据记录功能上。当氧浓度自动调节至平衡状态并稳定后，系统会发出嘀的提示音，告知操作人能进行下一步操作。触摸屏界面集成了计时功能，便于精确记录燃烧时间。测试过程中产生的实验数据可被存储在设备内部存储器中，用户可随时查询历史记录，也可根据自身的需求清除旧数据，为长期的质量追溯提供便利。
JF-5配备了一块全彩液晶触摸屏作为主控界面，取代了传统设备中物理按键与数码管组合的陈旧方案。图形化用户界面以直观的图标与菜单层级呈现各项功能，操作人员只需在屏幕上轻触就可以完成氧浓度设定、参数查看、数据管理等操作。这种交互方式不仅降低了学习门槛，减少了误触风险，也使得试验状态的实时监控变得更清晰明了。屏幕可同时显示当前氧浓度值、气体流量、计时信息以及系统提示，所有关键数据一目了然。
氧气浓度的准确测量是氧指数测试的灵魂所在。JF-5采用了进口氧传感器，该传感器基于电化学或顺磁原理工作，能够将氧气体积分数直接转化为电信号输出。传感器的测量范围为0-100%，数字分辨率达到±0.1%，测量精度等级为0.1级。与早期需要人工读取流量计刻度并进行复杂计算的测定仪相比，该设备实现了氧气浓度的数字直读，免去了繁琐的中间换算环节，从根本上消除了计算错误导致的数据偏差。传感器输出的信号经过内部电路放大与滤波处理后，由微处理器进行数字化处理并显示在触摸屏上，整一个完整的过程快速且稳定。
燃烧筒是试样燃烧发生的核心空间，其材质与设计参数直接影响测试环境的规范性。JF-5选用高纯度石英玻璃作为燃烧筒材料，石英玻璃具备优秀能力的耐高温性能、良好的热震稳定性以及极高的光学透明度，可承受燃烧产生的高温并允许操作者全程清晰地观察试样燃烧状态。燃烧筒内径不小于75mm，这一尺寸符合GB/T 2406.2-2009标准的规定，确保试样周围有足够的空间让气流均匀分布，避免壁面效应干扰燃烧过程。筒内气体流速被精确控制在40mm±2mm/s的范围内，该流速既能保证混合气体充分置换，又不会产生过大的湍流影响火焰稳定性。
考虑到塑料与建材制品在物理形态上的多样性，JF-5设计了灵活的试样夹持方案。标配的自撑材料试样夹采用垂直夹持结构，能够将硬质塑料样条稳固固定在燃烧筒轴心位置上，确保试样在整个试验过程中保持垂直且不发生偏移。对于纺织品、薄膜、软质泡沫等无法自行直立的材料，设备提供选配的非自撑材料试样夹，该夹具能够将试样的两个垂直边同时固定在框架上，使其在不受额外支撑的情况下维持垂直姿态接受测试。这种双轨制的夹持设计使得同一台测定仪能够覆盖从刚性的工程塑料到柔性的建筑保温材料、从致密的防火门芯到蓬松的纺织物等极为广泛的样品类型。
点火系统是测定仪中直接与明火接触的部件，其设计必须兼顾安全性与操作便利性。JF-5采用丙烷或丁烷作为点火燃气，这类气体来源广泛且燃烧特性稳定。点火嘴由一根细长金属管制成，尾端加工有精密的喷嘴，内径控制在Φ2±1mm，确保喷出的燃气能够形成集中且稳定的火焰。金属管身具有一定的柔韧性，操作者可根据试样位置自由弯曲调整喷射角度，轻松将火焰送达试样底端。火焰长度的初始设定为16±4mm，同时提供5mm-60mm的自由调节范围，以适应不一样厚度试样的点燃需求。整个点火操作可在燃烧筒外部通过手动控制完成，避免了操作者手部非间接接触高温区域的风险。
JF-5的软件系统针对氧指数测试的典型操作的过程进行了深度优化。一键配比浓度功能的引入，使得操作人员无需手动分别调节氧气与氮气的流量来实现目标氧浓度，只需在触摸屏上输入期望的氧浓度百分比，系统便会自动计算并驱动比例阀完成气路配比。随后的自动调节过程更是全程无需人工介入——程序会持续监测氧传感器反馈值，通过闭环算法不断修正阀门开度，直到实际浓度与目标值吻合且稳定。当达到平衡状态时，设备发出蜂鸣提示，整个调节过程耗时短且精度高，大幅度缩短了试验准备时间。
为了保障设备长期稳定运行以及操作人员的人身安全，JF-5内置了完善的故障自诊断系统。该系统能够实时监测气路状态与传感器健康情况，并在发现异常时及时弹出提示信息。具体包括：气源故障提示——当氧气或氮气钢瓶压力不足、管路泄漏或电磁阀动作异常时触发；氧传感器故障提示——当传感器信号超出合理范围或通讯中断时触发；氧气氮气错接提示——通过气体成分识别逻辑判断气路连接是不是正确，防止因接反而导致的测试数据无效甚至设备损坏；氧传感器老化提示——根据传感器使用时长与信号衰减趋势提醒用户按时换，确保测量精度不因器件老化而下降。这些智能化的预警机制为实验室的日常管理提供了有力支持。
不同标准方法或特定客户的内部规范可能对试验参数有特别的条件。JF-5允许用户输入标准氧浓度值作为参考基准，方便在不同测试方案间进行比对。此外，考虑到实际应用中燃烧筒有几率存在不同的规格尺寸，设备在程序中设置了燃烧筒直径的可选项，提供两种常用型号规格供用户根据真实的情况选择。这一设计增强了测定仪对不同实验室既有配置或特定规定要求的适应能力。
按照标准方法，氧指数测试中通常以试样燃烧长度是不是达到50mm作为判定依据。JF-5在程序中设置了是否燃烧50mm的可选项，用户可根据所执行的具体标准条款或内部SOP来决定是不是启用该功能。若启用，系统将在计时与判定逻辑中纳入50mm燃烧终点的判断；若不启用，则依据其他自定义条件进行结果评定。这种灵活性使得测定仪可以更加好地服务于多样化的检测需求。
以下为该型号测定仪的核心性能指标，所列数据均严格依照原厂技术规格书整理，未做任何改动，供工程技术人员在设备选型与验收时直接引用。
1.采用进口氧传感器，数字显示氧气浓度无需计算，精度更高更准确，范围0100%
28.丙烷(丁烷)点火系统，点火嘴为一根金属管制成，尾端有内径Φ2±1mm的喷嘴，可自由弯曲。能插入燃烧筒内点燃试样，火焰长度:16±4mm，大小5mm-60mm可自由调节，
29.气体:工业用氮气、氧气，纯度99%;(注:气源和链接头用户自备)
Tips:氧指数测定仪试验时需用不小于98%的工业级氧气/氮气各一瓶作为气源,由于以上气体为高危运输品，无法作为氧指数测定仪的配件提供，只能在用户当地气站购买。(为保证气体的纯度请在当地正规气站进行购买)
33.非自撑材料试样夹:能将试样的两个垂直垂直边同时固定在框架上(选配/应用于纺织品等柔软不可自撑材料)
氧指数测定仪的运行高度依赖于高纯度氧气与氮气的稳定供应。由于氧气和氮气属于高压气体且具有较高的运输安全风险，设备制造商通常不将其作为随机附件提供，而是由用户根据所在地真实的情况自行采购。JF-5要求使用工业级氧气与氮气，纯度需大于99%（建议不小于98%），气源形式一般为40L标准钢瓶。用户在当地正规气体充装站购买时，应确保气瓶附有合格的检验报告与纯度证明。
气源连接方面，设备背面或侧面设有气体入口接口，一般会用外径6mm或8mm的尼龙管或PU管进行连接。连接前需仔细检查气管有无裂纹、老化现象，管接头是否匹配。将氧气与氮气管路分别接入对应入口后，使用喉箍或专用接头紧固，防止漏气。特别必须要格外注意的是，氧气与氮气的接口在物理结构上应有明确区分，或在管路颜色上做出标识（氧气通常为蓝色或白色，氮气为黑色），绝对避免错接。JF-5虽然具备错接提示功能，但操作人员在初始安装时仍须仔细核对，将接反的风险消灭在萌芽状态。
钢瓶出口处应安装合适的减压阀，将输出压力调节至设备要求的输入压力范围0.25-0.3MPa。减压阀的低压表盘可实时显示输出压力值，便于监控。工作所承受的压力方面，进入设备内部后氧气与氮气的压力均维持在0.15-0.20Mpa之间，这一参数由设备内部控制阀自动调节，用户无需手动干预。但在试验开始前，应确保钢瓶总阀已完全打开，减压阀调节到位，且管路中无泄漏。可通过涂抹肥皂水的方式检查各连接点，若有气泡产生则说明存在漏气，需重新紧固或更换密封件。
根据GB/T 2406.2-2009的规定，自撑材料试样的标准尺寸通常为长80-150mm、宽10±0.5mm、厚4±0.25mm，也可采用其他厚度但需在报告中注明。非自撑材料（如纺织品）则需固定在U形框架上，试样尺寸应覆盖框架开口区域。所有试样在试验前应在温度为23±2℃、相对湿度为50±10%的标准环境中进行状态调节至少48小时，以消除前期工艺流程中的内应力与水分影响。若不具备标准环境，也应在常温常湿下放置足够长时间并记录实际环境条件。
首先将选定的试样夹安装到燃烧筒内的固定支架上。对于自撑材料，将试样垂直插入试样夹的夹持槽内，确保试样纵轴与燃烧筒轴心重合，试样顶端距筒口的距离以及底端距气体分布装置的距离均符合规定标准要求。试样夹的固定应牢固可靠，避免在气流冲击下发生晃动。对于非自撑材料，先将选配的框架式试样夹组装好，将纺织品平整铺设在框架上，使用耐热缝线或夹具将试样的两个垂直边固定在框架边缘，然后将整个框架悬挂在燃烧筒内的支撑结构上。安装好后，轻轻拉动试样检查是不是稳固，确认无误后关闭燃烧筒的门盖或挡板，准备开始通气。
根据预估的材料氧指数范围，在触摸屏上设定初始氧浓度值。对于未知材料，可参考同种类型的产品的典型值进行初步设定，一般从20%-30%之间开始试探。设定完成后点击一键配比浓度，系统将自动调节至目标氧浓度并提示稳定。首次通气时建议先将流量调至较大值（如15-20L/min）吹扫燃烧筒约30秒，以排除筒内残留空气，然后再降至标准流速40mm/s附近进行精细调节。
在正式点燃试样前，先打开丙烷（或丁烷）气瓶阀门，调节点火器上的减压阀或微调阀，使点火嘴喷出适当长度的火焰。将火焰长度调整至16±4mm的标准范围，可通过观察火焰在空气中的轮廓来进行粗略判断，条件允许时使用标尺进行精确校准。点火器应在燃烧筒外部预热片刻，确保燃气流出稳定且无断续现象。
当燃烧筒内氧浓度已达到设定值且气流稳定后，将点火嘴从燃烧筒顶部的插入口伸入筒内，使火焰尖端接触试样下端中心位置。点燃时间通常为10-30秒，具体时长视材料点燃难易程度而定。对于易点燃的材料，短时间接触即可引燃；对于难燃材料，可适当延长点燃时间但一般不超过30秒。当观察到试样下端出现非常明显的火焰蔓延时，迅速抽出点火嘴并关闭点火燃气阀门，同时按下触摸屏上的计时键开始记录燃烧时间。
试样点燃后，操作人员需密切观察燃烧发展过程。若试样持续燃烧且火焰前沿超过50mm标记线（若启用了该功能），则判定为燃烧；若在未达到50mm前火焰自行熄灭，则判定为不燃烧。此外还需记录燃烧维持的时间、熔滴情况等附加信息。每次试验结束后，应让燃烧筒继续通气一段时间以排出燃烧产生的烟雾与有害化学气体，待烟气散尽后再取出试样残渣并准备下一次测试。
按照GB/T 2406.2-2009规定的升降法（Up-and-Down Method），初始氧浓度设定后进行第一次试验，根据燃烧结果调整下一次的氧浓度：若试样燃烧，则降低氧浓度；若试样不燃烧，则升高氧浓度。浓度步长初始阶段可采用1%，接近临界区域时缩小至0.2%或0.5%。经过少数的试验序列后，取最后几个有效数据的平均值作为该材料的氧指数测定结果。具体计算公式与统计方法详见标准正文，JF-5虽未内置自动计算程序，但其数据存储功能可为手动计算提供完整的原始数据支撑。
每次试验的关键参数（包括试样编号、氧浓度设定值、实际氧浓度、燃烧时间、燃烧长度、环境和温度湿度等）均应详细记录在试验报告中。JF-5的历史数据查询功能允许用户回顾过往的测试记录，这一些数据可作为编制正式检测报告的基础素材。对需要长期存档的用户，建议定期将数据导出至外部存储设备或实验室信息管理系统，以防设备存储空间满载后旧数据被自动覆盖。
氧传感器作为测定仪的核心敏感元件，其性能会随着使用时间的推移而逐渐衰退。JF-5的氧传感器老化提示功能会根据运行时长给出更换建议，正常的情况下建议每12-18个月更换一次传感器，或在发现测量值明显漂移且无法通过校准修正时提前更换。更换传感器时应选用与原型号一致的进口或同等品质替代品，并按照说明书步骤来安装与初始化。新传感器投入到正常的使用中前，建议在纯净氮气环境中进行零点校准，在新鲜空气中验证显示值是否接近20.9%。
定期检查气管路各连接部位的密封状况是保障测试精度的前提。建议每月至少进行一次全面检漏：将系统加压至工作所承受的压力，用肥皂水涂抹所有接头、阀门及传感器接口，观察有无气泡产生。发现泄漏点后应及时紧固或更换密封垫片。同时检查气管路有无折弯、压扁或老化龟裂现象，必要时予以更换。对于长期不用的设备，应将气源关闭并排空管路内残余气体。
每次试验结束后，燃烧筒内壁可能会附着燃烧产生的烟灰或熔融物。待筒体冷却后，使用柔软的毛刷或干净的棉布蘸取少量酒精轻轻擦拭内壁，去除污渍。切勿使用硬物刮擦石英玻璃表面，防止造成划痕影响透光性。试样夹在使用一段时间后可能沾染污垢，可用中性清洗剂温水浸泡清洗，晾干后重新安装使用。非自撑材料试样夹的框架若发生变形应及时校正或更换，以确保试样垂直度不受影响。
压力表精度为2.5级，分辨率0.01MPa，建议每年送至法定计量检定机构进行校准，确保压力指示的准确性。流量调节范围0-20L/min，虽然设备采用比例阀闭环控制，但定期使用外接标准浮子流量计或质量流量计对系统流量进行比对校准仍是良好的实验室实践。校准应在设备正常工作条件下进行，记录各设定点下的实际流量偏差，若偏差超出允许范围则需对控制参数进行调整。
当系统持续调节但仍不能使氧浓度升至目标值时，首先应检查氧气钢瓶压力是否充足，减压阀输出是不是正常。若气源无异常，则需排查氧气比例阀是否堵塞或卡滞，可尝试多次执行一键配比操作观察阀门动作声音。此外，氧传感器若严重老化也可能会引起反馈信号失真，使控制管理系统误判当前浓度，此时需更换传感器。管路存在较大泄漏也会造成浓度上不去，应仔细检漏。
点火困难通常由点火燃气压力不足、喷嘴堵塞或点火器电路故障引起。检查丙烷/丁烷钢瓶是否还有余气，减压阀是不是打开。用细针轻轻疏通喷嘴内径，清除有几率存在的杂质。火焰长度若无法稳定在16±4mm范围内，可调节点火器上的微调阀开度，或更换新的燃气瓶。若点火嘴弯曲变形严重，建议更换整套点火器组件。
触摸屏在长期频繁使用后也许会出现触控不灵敏的情况，可尝试使用干净的软布擦拭屏幕表面，去除油污与指纹。若屏幕完全无显示，首先检查设备电源是否正常接通，电源开关是不是打开，保险丝是否熔断。排除供电问题后若仍无显示，可能是触摸屏排线松动或显示驱动板故障，需联系专业方面技术人员进行检修。
若发现无法存储新数据或查询不到早期记录，首先确认设备内部存储空间是否已写满。JF-5的存储容量有限，当记录数量达到上限时可能没办法继续写入，此时应执行清除历史数据操作释放空间。若在清除后仍无法存储，可能是存储器硬件故障，需来更换。日常使用中建议养成定期备份数据的习惯，避免重要检测记录因设备故障而永久丢失。
氧气与氮气均属于高压压缩气体，钢瓶在运输、储存与使用的过程中必须严格遵守相关安全规程。钢瓶应直立放置并使用链条或支架固定，防止倾倒。氧气瓶严禁与油脂类物质接触，操作人员的手、工具及工作服若沾有油污不得接触氧气瓶阀与减压阀。氮气虽为惰性气体，但在密闭空间内大量泄漏会导致缺氧窒息风险，实验室应保持良好的通风换气条件。
氧指数测试涉及明火点燃试样，尽管燃烧规模较小，但仍需落实必要的消防措施。实验室应配备干粉灭火器或二氧化碳灭火器，并放置在易于取用的位置。试验台面应采用不燃材料制作，周围远离易燃易爆物品。点火操作时应集中注意力，防止火焰灼伤或引燃周边杂物。试验结束后应确保试样完全熄灭，燃烧筒冷却后才可以进行清理工作。
测试过程中产生的燃烧废气含有二氧化碳、一氧化碳、氮氧化物及材料热解产生的有机挥发物，不宜直接排入室内。建议在燃烧筒排气口连接排烟管道，将废气引至室外高空排放，或经过活性炭吸附装置净化处理后再排放。实验室应安装强制排风系统，确保室内空气流通，保护操作人员的呼吸系统健康。
操作人员在试验过程中应穿戴适当的个人防护用品，包括防护眼镜、实验服、耐高温手套等。点燃试样时需格外的注意面部与手部防护，避免被火焰或飞溅的熔融物烫伤。对于可能会产生有毒烟雾的材料（如含卤素阻燃塑料），应佩戴防毒口罩或在通风橱内进行测试。
在某改性塑料生产企业的研发中心，工程师们利用JF-5全自动氧指数测定仪对溴系阻燃PA66材料来配方优化。通过对比不同阻燃剂添加量下的氧指数变化，他们发现当溴锑协效阻燃体系的添加总量达到18%时，材料的氧指数可从纯PA66的约24%提升至32%以上，满足UL94 V-0级别的配套要求。测定仪的一键配比与自动稳定功能使得每天可完成的测试批次明显地增加，大幅加快了配方筛选进度。
一家大型建材检验测试中心承担着周边地区建筑外墙保温板的进场检验任务。检测工作员使用JF-5对挤塑聚苯乙烯（XPS）保温板进行氧指数测试，以验证其是不是满足GB 8624标准中B1级阻燃要求（氧指数≥30%）。由于XPS板材属于非自撑材料，检测工作员选用了选配的非自撑材料试样夹，将切割好的试样固定在框架上来测试。设备的故障提示功能在一次气源压力不足的意外情况下及时报警，避免了无效测试数据的产生，保障了检测工作的严肃性。
某职业防护服面料生产商需要对经阻燃整理的芳纶混纺织物进行氧指数跟踪检测。芳纶本身就具有较高的固有阻燃性，但混纺比例与后整理工艺会影响最终产品的极限氧指数。检测工作员利用JF-5的计时与数据存储功能，建立了不同批次面料的氧指数数据库，为产品质量稳定性控制提供了量化依据。柔软的织物在选配试样夹的辅助下能够被平整固定，确保了每次测试条件的一致性。
实验室在采购氧指数测定仪前，应首先明确自身的主要检验测试对象与业务量。若以硬质塑料为主，标配的自撑材料试样夹已能满足需求；若涉及大量纺织品、薄膜或软质泡沫，则需预算中选配非自撑材料试样夹。对于检测批量较大的第三方实验室，设备的自动化程度与数据管理能力特别的重要，JF-5的全自动调节与存储查询功能可有效减轻操作人员的工作负担。此外还需考虑实验室的空间条件，确认650mm×400mm×830mm的整机尺寸是不是适合现有布局。
设备到货后，应首先检查外包装有无破损、受潮痕迹，开箱后核对主机、附件清单与装箱单是否一致。重点检查石英玻璃筒有无裂纹或缺口，试样夹是否齐全且无变形，气管路有无折损。安装时按照说明书要求连接气源与电源，通电后进行功能测试：验证触摸屏各菜单项是否正常跳转，一键配比能否正确执行，氧浓度显示是否与实际环境空气相符（约20.9%），点火系统能否顺利点燃并产生规定长度的火焰。建议在正式投入到正常的使用中前，使用已知氧指数的标准参考材料来至少三次重复测试，验证设备测量结果的准确性与重复性。
按照实验室认可准则的要求，氧指数测定仪属于需定期计量检定的设备。新购设备在验收合格后应送至拥有相对应资质的计量技术机构进行首次检定，检定合格后方可用于出具公证数据的检测活动。在两次正式检定之间，实验室应制定期间核查计划，通常每季度或每半年进行一次自查。核查内容有氧浓度示值误差、流量准确性、计时误差等关键指标，可使用标准气体或经检定的便携式氧分析仪作为核查标准。期间核查记录应妥善保存，作为设备持续处于受控状态的证据。
随着材料科学的进步与消防安全法规的日趋严格，氧指数测试技术也在持续不断的发展演进。未来的测定仪将朝着更高程度的自动化、智能化方向迈进。例如，引入机器视觉技术自动识别试样燃烧长度与火焰蔓延状态，彻底消除人工观测的主观误差；集成更多的环境传感器，实时记录温度、湿度、气压等参数并自动修正测试结果；开发基于云平台的远程监控与数据分析系统，使管理人员能够随时随地掌握设备正常运行状态与检测进度。JF-5作为当前市场上有代表性的全自动氧指数测定仪，已经在这些方向上迈出了坚实的步伐，其步进比例阀闭环控制、全彩触摸操控、多重故障诊断等功能为行业树立了新的标杆。相信在未来，随技术的持续迭代，氧指数测定仪将为塑料与建材行业的阻燃安全事业贡献更大的力量。
塑料建材制品极限氧指数测定仪JF-5凭借其全自动化的操作的过程、高精度的气体控制、人性化的交互设计以及全面的安全保护机制，为材料燃烧性能评价提供了一套成熟可靠的解决方案。从气路比例的智能配比到氧浓度的闭环稳定，从多功能试样夹持到便捷的触摸屏操控，每一个设计细节都体现了对客户的真实需求的深入理解与对检验测试质量的执着追求。通过本文的系统阐述，希望可以帮助行业同仁全方面了解该设备的技术内涵与操作要点，在实际在做的工作中充分的发挥其检测效能，为塑料与建材产品的安全品质保驾护航。
